1、泵送機構采用φ160砼缸，1.2m行程，主油缸缸徑φ100 。（30型臺車）
2、泵送液壓系統采用55KW四極電動機130ml/r可調排量主泵+ 45ml/r變量泵 （力士樂系列）
400-6362-101

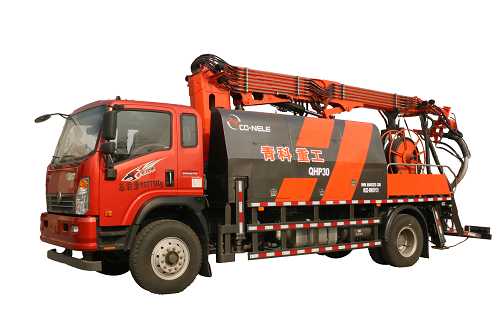

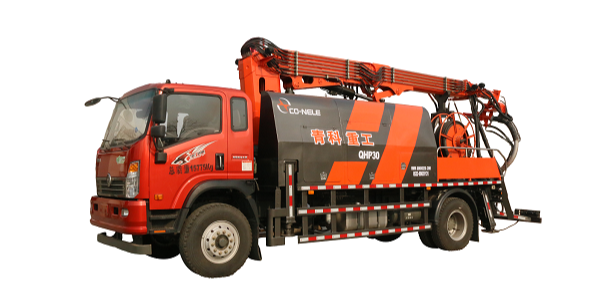

| 型號Model | QHP25 | QHP30 | ||
| 項目 | 單位 | |||
| 整機參數 | 臂架結構形式 | 大臂小臂俯仰,小臂伸縮， | 大臂小臂俯仰,小臂伸縮，飛臂水平擺動 | |
| 噴射高度 | m | 16 | 16 | |
| 噴射寬度 | m | 26.8 | 26.8 | |
| 大臂俯仰角 | ° | 0-60° | 0-60° | |
| 小臂俯仰角 | ° | +15°-35° | +15°-35° | |
| 臂架回轉角度 | ° | ±300° | ±300° | |
| 飛臂水平擺角 | ° | -- | ±45° | |
| 噴頭軸向旋轉角 | ° | 360° | 360° | |
| 噴頭垂直軸向擺角 | ° | 240° | 240° | |
| 噴頭擺動角度 | ° | ±4° | ±4° | |
| 前支腿跨距 | m | 2.3～3.7 | 2.3～3.7 | |
| 后支腿跨距 | m | 2.6 | 2.6 | |
| 前后支腿跨距 | m | 5.1 | 5.1 | |
| 系統參數 | 主驅動方式 | 電動機 | 電動機 | |
| 輔助驅動方式 | 柴油發動機 | 柴油發動機 | ||
| 電動機額定功率 | kw | 55 | 55 | |
| 工作電壓 | v | 380 | 380 | |
| 混凝土排量 | m3/h | 25 | 30 | |
| 泵送出口壓力 | Mpa | 8 | 10 | |
| 混凝土缸內徑 | mm | Φ160 | Φ160 | |
| 輸送缸行程 | mm | 1000 | 1200 | |
| 泵送油缸：缸徑x桿徑x行程 | mm | Φ90xΦ70x1000 | Φ100xΦ80x1200 | |
| 出料口直徑 | mm | φ125 | φ125 | |
| 輸送管徑 | mm | φ80 | φ80 | |
| 噴嘴嘴口直徑 | mm | Φ50 | Φ50 | |
| 空壓機參數（選配） | 12 m3/min | 12 m3/min | ||
| 0.8Mpa | 0.8Mpa | |||
| 底盤參數 | 底盤型號 | CDW1160HA1R5 | CDW1160HA1R5 | |
| 軸距 | mm | 5000 | 5000 | |
| 發動機型號 | YC4EG185-50 | YC4EG185-50 | ||
| 發動機最大功率 | kW | 136（185馬力） | 136（185馬力） | |
| 變速箱檔位 | 8擋（帶高低速） | 8擋（帶高低速） | ||
| 最高車速 | km/h | 80 | 80 | |
| 爬坡能力 | % | 30 | 30 | |
| 燃油箱容積 | L | 200 | 200 | |
| 尾氣排放標準 | 國V | 國V | ||
| 整車外形尺寸(長×寬×高) Overall dimensions | mm | 9200x2460x3670 | 9200x2460x3670 | |
